모니터링
VUNex Hub의 실시간 영상 모니터링 화면 구성과 사용 방법을 안내합니다.
모니터링 화면 개요
모니터링 화면의 전체 구성과 주요 영역을 설명합니다.
그림 1-1. VUNex Hub 모니터링 화면
- 헤더 영역상단 GNB(Global Navigation Bar)로 주요 메뉴에 접근합니다.
- Monitoring: 실시간 영상 모니터링
- Search: 영상 검색
- History: 재생 이력
- Device: 장치 관리
- Settings: 설정

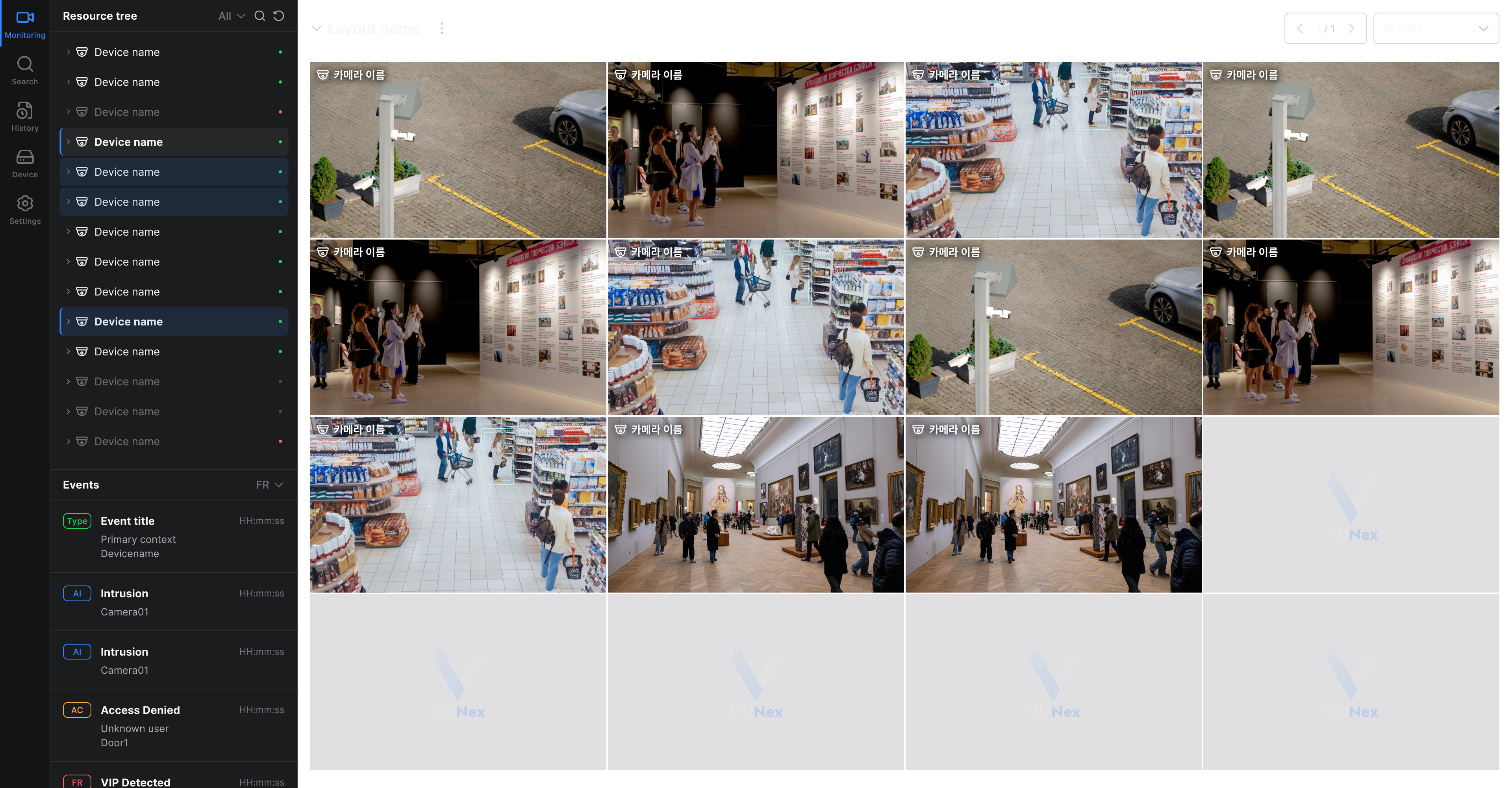

그림 1-2. 헤더 영역 - 콘텐츠 영역좌측 패널과 메인 영역으로 구성됩니다.
- 좌측 패널: Resource Tree, Events
- 메인 영역: 카메라 그리드 뷰
그림 1-3. 콘텐츠 영역 - 푸터 영역레이아웃 및 그리드 설정을 제어합니다.
- 레이아웃 선택
- 그리드 수 설정 (1, 4, 9, 16, 25, 36 등)

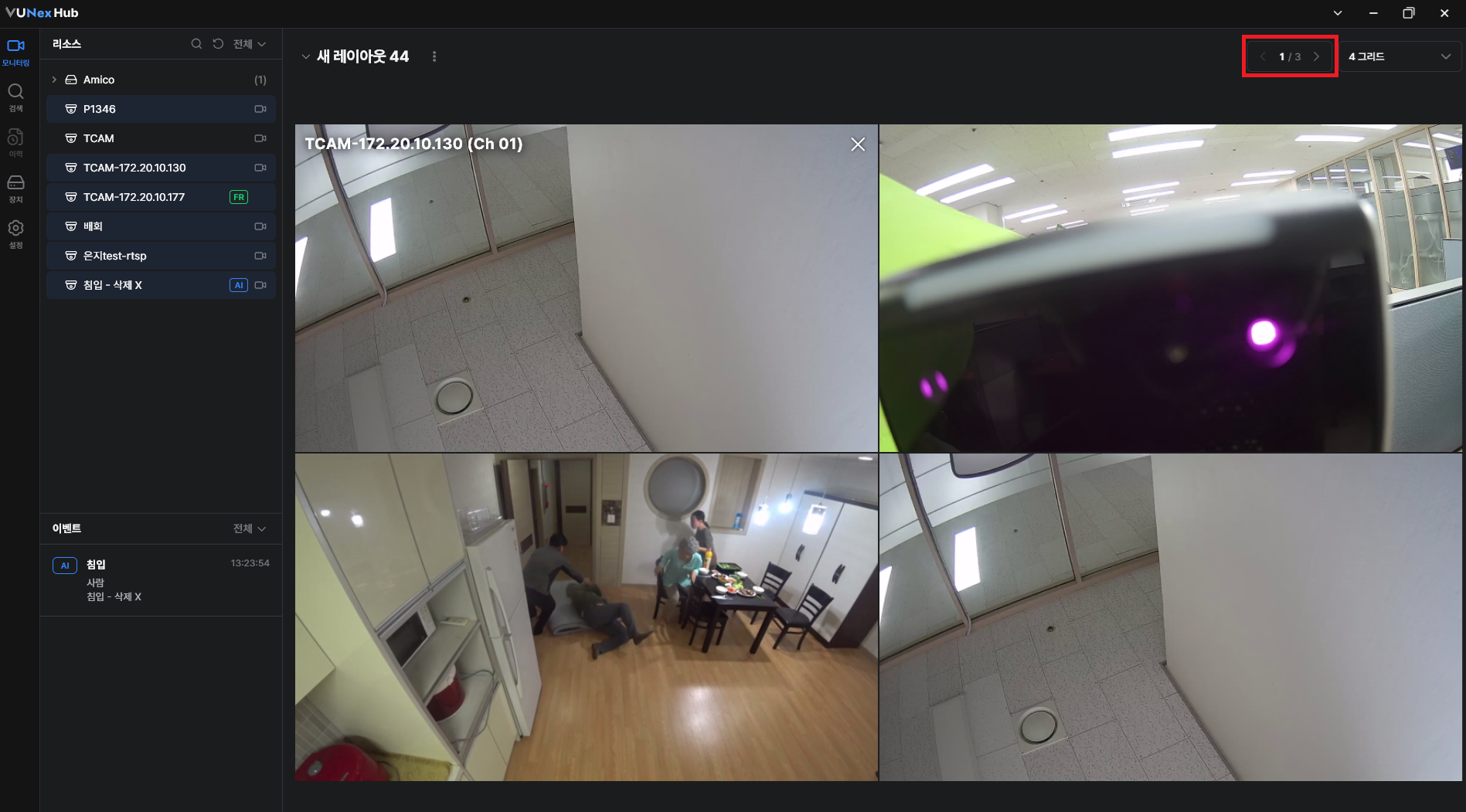

- 페이지 네비게이션
그림 1-4. 푸터 영역
리소스 트리
장치 목록을 계층 구조로 표시하고 선택하는 영역입니다.
그림 1-5. 리소스 트리
- 트리 구조계층적 폴더 구조로 장치를 관리합니다.
- 사이트/그룹/장치 단위로 구성
- 폴더 펼침/접기로 하위 항목 표시
- 체크박스로 다중 선택 가능
- 장치 필터All 탭에서 모든 장치를 확인하거나 필터링할 수 있습니다.
- 검색 기능으로 장치 빠른 찾기
- 상태별 필터링 가능

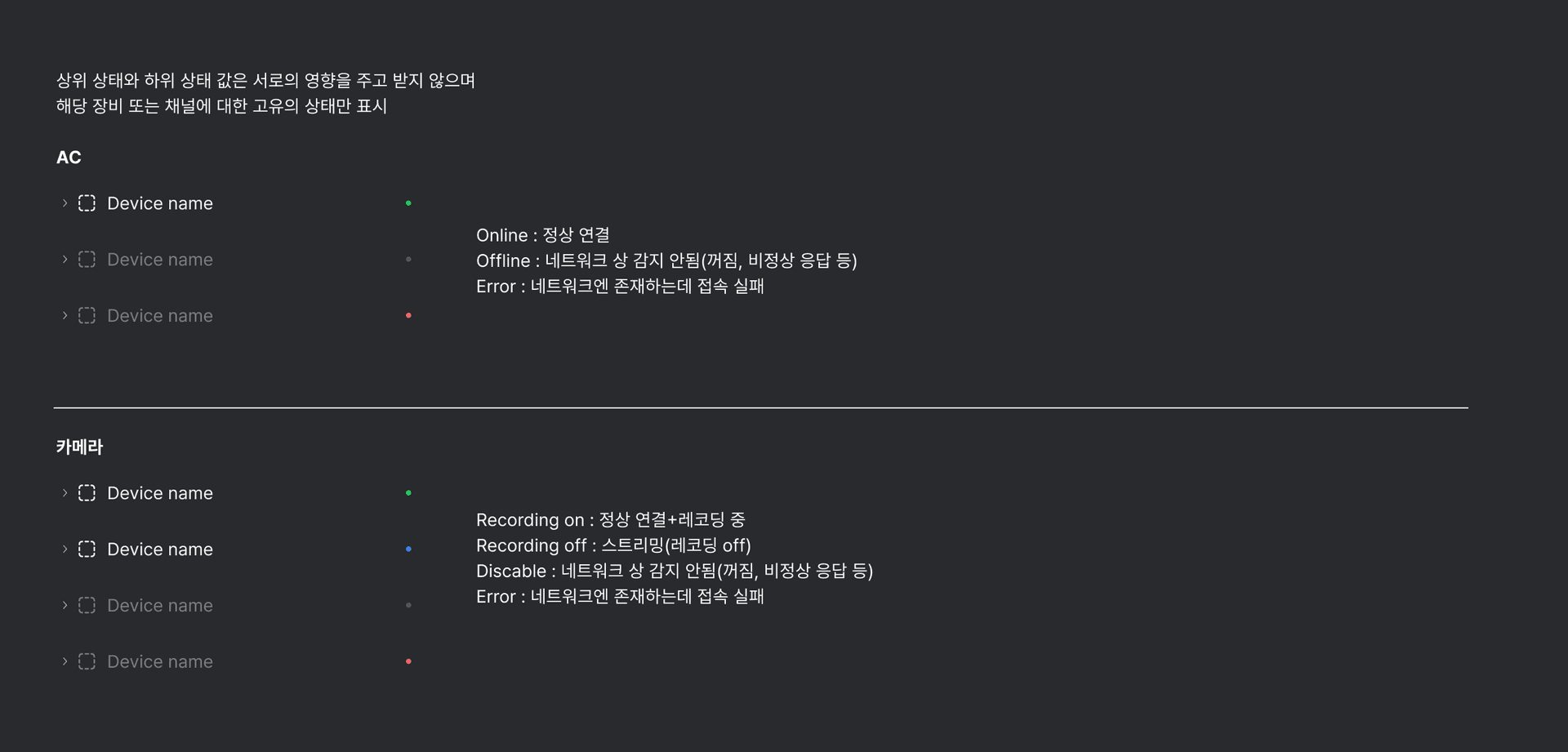

그림 1-6. 장치 상태 아이콘
장치 상태 표시
장치 아이콘 옆에 상태가 표시됩니다.
- 🟢 연결됨: 정상 연결 상태
- 🔴 연결 끊김: 연결이 끊긴 상태
- 🟡 녹화 중 아님: 녹화가 중지된 상태
이벤트 패널
실시간으로 발생하는 이벤트를 모니터링하는 패널입니다.
이벤트 유형
다양한 이벤트 유형이 실시간으로 표시됩니다.
| 유형 | 설명 |
|------|------|
| AI | AI 분석 이벤트 (침입, 배회 등) |
| FR | 얼굴 인식 이벤트 (VIP 감지 등) |
| AC | 출입 통제 이벤트 (접근 거부 등) |
- 이벤트 항목 구성각 이벤트 항목에는 다음 정보가 표시됩니다.
- 유형 아이콘: AI, FR, AC 등 이벤트 유형
- 이벤트 제목: Intrusion, VIP Detected 등
- 발생 시각: HH:mm:ss 형식
- 장치 정보: 카메라 또는 장치명
카메라 그리드
선택한 카메라의 실시간 영상을 그리드 형태로 표시합니다.
그림 1-7. 카메라 그리드 뷰
- 카메라 추가리소스 트리에서 카메라를 선택하여 그리드에 추가합니다.
- 드래그 앤 드롭으로 원하는 위치에 배치
- 더블 클릭으로 빈 그리드에 자동 추가
- 체크박스 다중 선택 후 일괄 추가
- 그리드 셀 동작각 그리드 셀에서 다음 동작이 가능합니다.
- 더블 클릭: 전체 화면으로 확대
- 우클릭: 컨텍스트 메뉴 표시
- PTZ 제어: PTZ 카메라인 경우 제어 가능
레이아웃 설정
그리드 레이아웃과 표시 방식을 설정합니다.

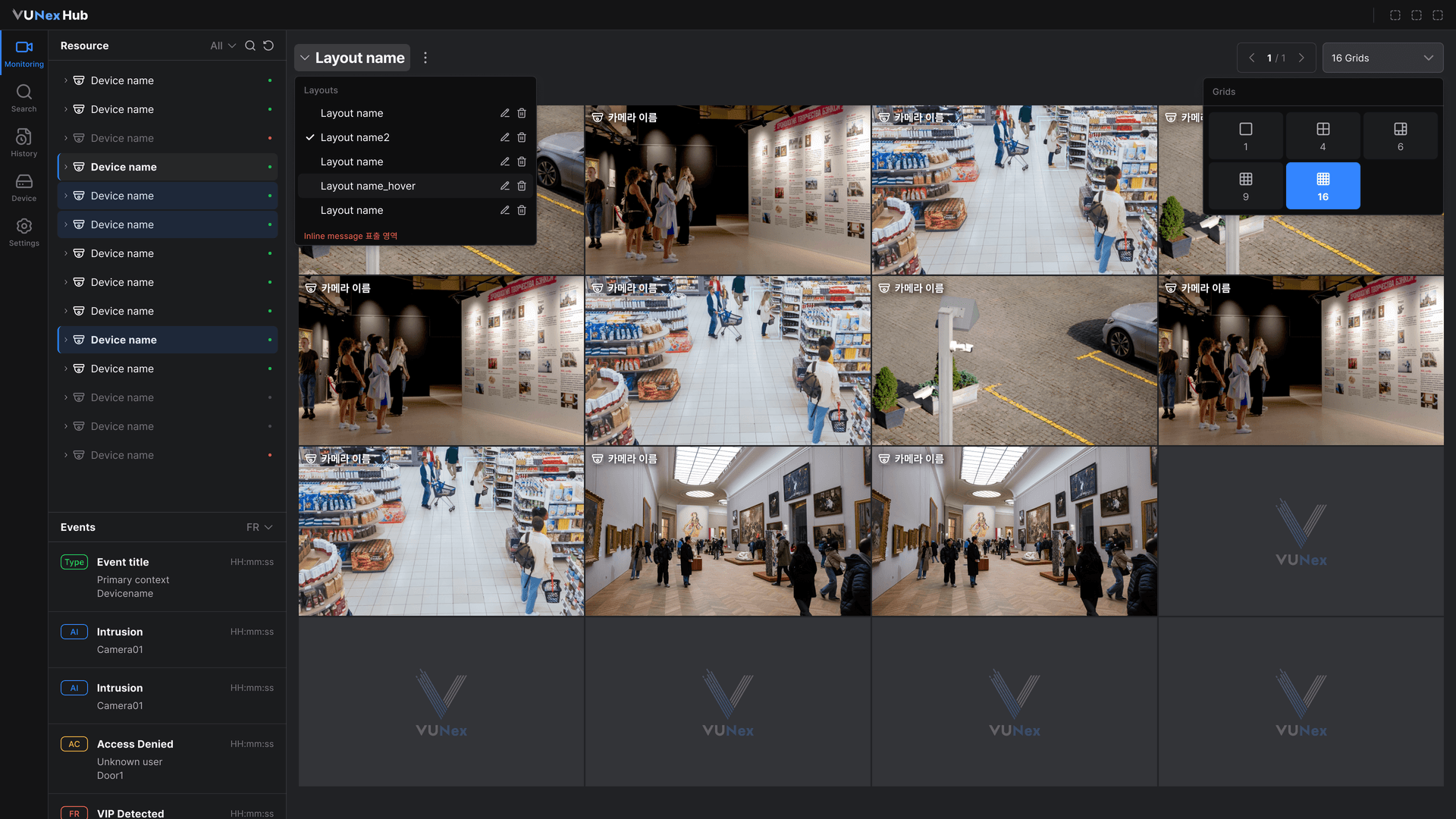

그림 1-8. 레이아웃 및 그리드 설정
| 그리드 | 구성 | 용도 |
|---|---|---|
| 1 Grid | 1x1 | 단일 카메라 전체 화면 보기 |
| 4 Grids | 2x2 | 소규모 모니터링 |
| 9 Grids | 3x3 | 중간 규모 모니터링 |
| 16 Grids | 4x4 | 대규모 모니터링 |
| 25 Grids | 5x5 | 초대규모 모니터링 |
| 36 Grids | 6x6 | 대형 디스플레이용 |

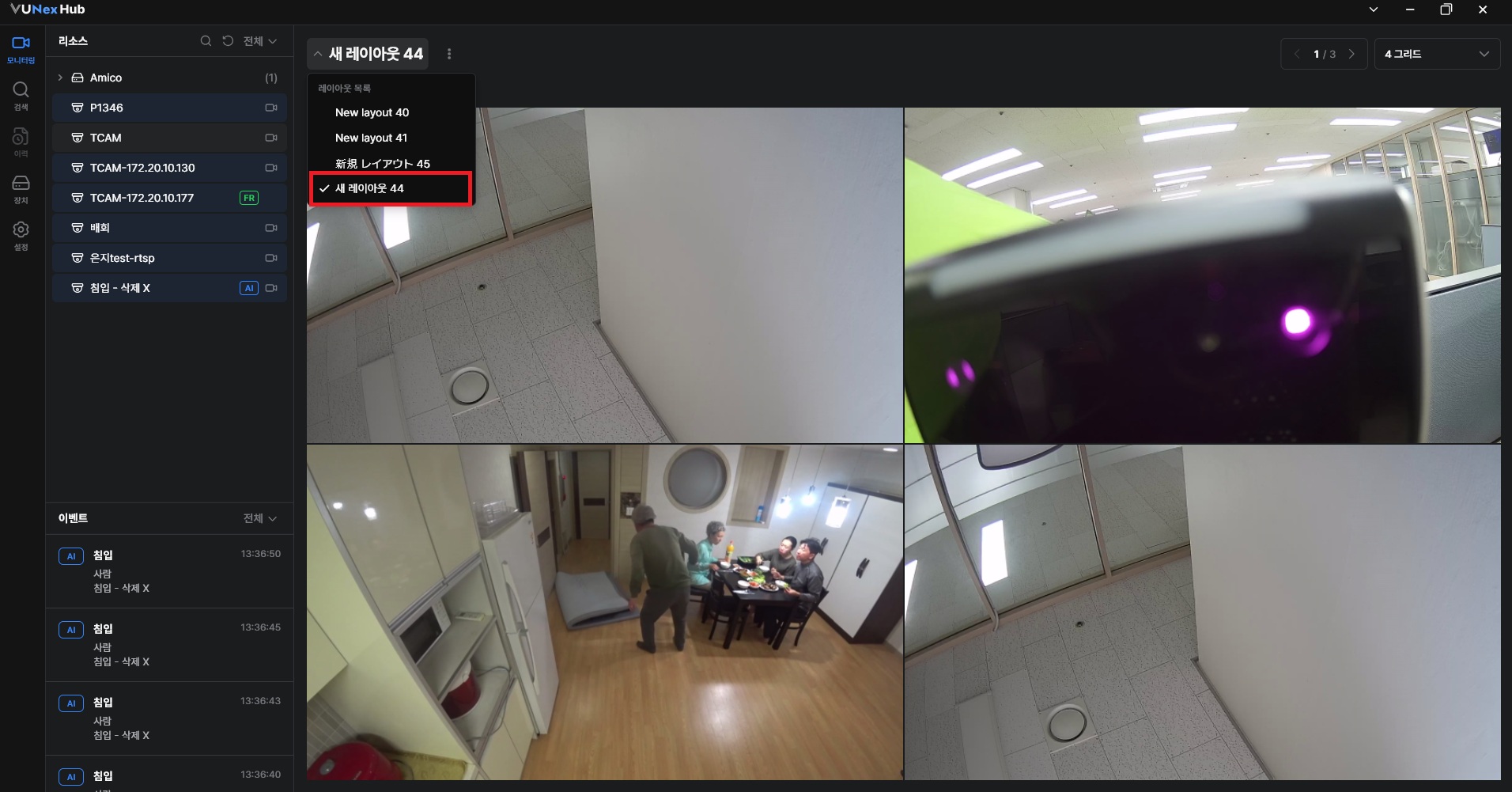

레이아웃 저장
현재 구성한 카메라 배치와 그리드 설정을 레이아웃으로 저장할 수 있습니다.
- 저장된 레이아웃은 언제든 불러올 수 있습니다.
- 목적별로 여러 레이아웃을 미리 구성해두면 편리합니다.
해상도 지원
VUNex Hub가 지원하는 화면 해상도와 반응형 동작을 설명합니다.
지원 해상도
최소 해상도: 1280 x 720
권장 해상도: 1920 x 1080
최대 해상도: 2560 x 1440 이상
화면 크기에 따라 UI가 자동으로 조정됩니다.
